鬆下秋葵视频色版代理—秋葵视频网站今天給大家講講如何看懂plc梯形圖?鬆下秋葵视频色版編程入門梯形圖實例講解。梯形圖是秋葵视频色版使用得最多的圖形編程語言，被稱為秋葵视频色版的第一編程語言。梯形圖與電器控製係統的電路圖很相似，具有直觀易懂的優點，很容易被工廠電氣人員掌握，特別適用於開關量邏輯控製。梯形圖常被稱為電路或程序，梯形圖的設計稱為編程。

　　1.軟繼電器

　　秋葵视频色版梯形圖中的某些編程元件沿用了繼電器這一名稱，如輸入繼電器、輸出繼電器、內部輔助繼電器等，但是它們不是真實的物理繼電器，而是一些存儲單元(軟繼電器)，每一軟繼電器與秋葵视频色版存儲器中映像寄存器的一個存儲單元相對應。該存儲單元如果為“1”狀態，則表示梯形圖中對應軟繼電器的線圈“通電”，其常開觸點接通，常閉觸點斷開，稱這種狀態是該軟繼電器的“1”或“ON”狀態。如果該存儲單元為“0”狀態，對應軟繼電器的線圈和觸點的狀態與上述的相反，稱該軟繼電器為“0”或“OFF”狀態。使用中也常將這些“軟繼電器”稱為編程元件。

　　2.能流

　　觸點接通時，有一個假想的“概念電流”或“能流”從左向右流動，這一方向與執行用戶程序時的邏輯運算的順序是一致的。能流隻能從左向右流動。利用能流這一概念，可以幫助秋葵视频网站更好地理解和分析梯形圖。

　　3.母線

　　梯形圖兩側的垂直公共線稱為母線。在分析梯形圖的邏輯關係時，為了借用繼電器電路圖的分析方法，可以想象左右兩側母線(左母線和右母線)之間有一個左正右負的直流電源電壓，母線之間有“能流”從左向右流動。右母線可以不畫出。

　　4.梯形圖的邏輯解算

　　根據梯形圖中各觸點的狀態和邏輯關係，求出與圖中各線圈對應的編程元件的狀態，稱為梯形圖的邏輯解算。梯形圖中邏輯解算是按從左至右、從上到下的順序進行的。解算的結果，馬上可以被後麵的邏輯解算所利用。邏輯解算是根據輸入映像寄存器中的值，而不是根據解算瞬時外部輸入觸點的狀態來進行的。

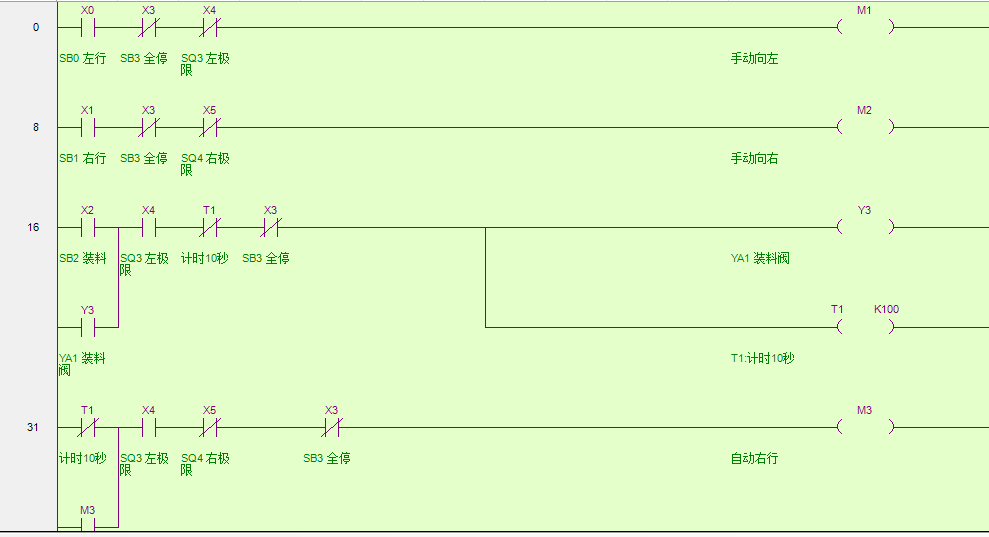

　　-||-看成開關的常開

　　-|/|-看成開關的常閉括號裏是輸出線圈

　　5.秋葵视频色版梯形圖閱讀步驟

　　第一步：你要明白你的秋葵视频色版控製的設備，都有那些需要操作控製的動作、運行的狀態、保護的動作„

　　第二步：先從秋葵视频色版的輸入端出發，把輸入端各個點的輸入開關指令的意義搞明白，哪個是啟動，哪個是停止„

　　第三步：再從秋葵视频色版的輸出端出發，把輸出端各個點的輸出信號、執行開關電器的意義搞明白，哪個動作啟動，哪個動作停止„

　　第四步：打開梯形圖，一個梯級一個梯級的分析輸入與輸出的邏輯關係，分別控製、執行、完成的操作任務„

　　第五步：不斷重複一、二、三、四步，直到熟悉、吃透整體秋葵视频色版梯形圖的控製邏輯原理以及設備的工作原理
